適用范圍：
本機型適用于范文廣泛，莫氏硬度小于3，含水量小于15%的干性物料都可以次啊用本機進行粉碎。本機可以用于片狀，針狀，纖維狀物料的粉碎，也適用于對濕法生產的分技術礦粉干燥后的散打分級。特別用于化工、醫藥、食品、催化劑、氫氧化鋁、氧化鋁、滑石、云母、石墨、AC發泡劑、石油焦、農藥、染料、涂料、炭黑、復印份、電子材料等行業。

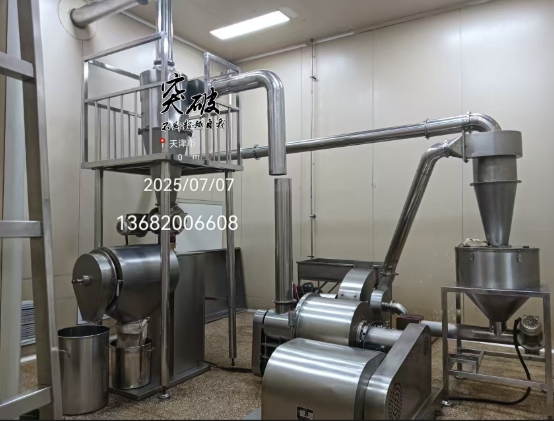

1.喂料系統 2.沖擊磨主機 3.旋風收集器 4.除塵器 5.引風機 6.電氣控制系統
技術參數:
|
型號
|
HFJ400
|
HFJ600
|
HFJ800
|
HFJ1000
|
HFJ1200
|
HFJ1400
|
|
進料粒度
|
<15
|
<15
|
<15
|
<15
|
<15
|
<15
|
|
成品粒度（目）
|
60-500
|
60-500
|
60-500
|
60-500
|
60-500
|
60-500
|
|
產量（t/h）
|
0.1-1
|
0.1-2
|
0.3-3
|
0.5-5
|
0.8-8
|
1.2-12
|
|
功率
|
22-35
|
30-45
|
45-55
|
55-75
|
75-132
|
132-160
|
產品介紹：
HFJ系列微博沖擊磨是根據國內外眾多系列的沖擊磨特點，結合我們公司多年的粉體工程是經驗研制而成，集獨特的粉碎機理和分級技術與一體機，具有超細粉碎和散打、整形等功能，適用于莫氏硬度小于3的物料粉碎。
工作原理：
物料由定量喂料機裝置送入粉碎后，在高速旋轉的回轉體和鑲有齒形襯板的定子之間產生激烈沖擊、剪切和研磨，實現對物料超細粉碎的目的。粉碎后的物料經分級裝置及時分級，較粗物料返回繼續粉碎，合格細粉被后續設備收集。
性能特點：
集粉碎分級于一體，合格細粉得到及時分級提取。避免了過細粉碎。
物料粒度分布窄，產品系度ｄ９７＝２～１００目分為可調
機內氣流的流動可起到降溫作用，適用于對熱敏感物料的粉碎。
粉碎室可配自動排渣裝置，自動排出物料中的難磨粒子和雜質。
系統全封閉負壓運行，無粉塵污染。
對團聚物料具有散打、解聚功能。
設備結構簡單、緊湊、占地面積小。
易損件少，便于維護。
藥品溫度在持續粉碎的狀態下不會升溫，控制在40度左右。
比相同功率的機器產量高出三分之一。
工藝方案說明：
本機采用自動喂料、粉碎、分級一體化形式，粉碎、分級一次性完成。設備結構簡單，占地空間小。
1、料倉及自動喂料系統：物料倒入料倉后由電動攪龍輸送到粉碎機入料口，攪龍電機由變頻器控制，可實現自動喂料并可調節喂料量大小。
2、粉碎機：HFJ600型；主要有粉碎部分和分級部分組成：
物料進入粉碎區后,在高速?zèng)_擊錘和齒板作用下,產生劇烈的碰撞、摩擦、剪切而形成顆粒的超細粉碎.粉碎的物料進入分級區,分級區的物料在分級機的作用下,將合格的物料及時分選出來進入下級產品收集,而達不到細度的物料繼續在粉碎區粉碎.通過調節分級渦輪轉速來生產不同細度要求的產品,轉速調控是通過調控電氣柜變頻器來完成,方便可靠.粉碎細度可調。粉碎腔體可采用水冷夾套進行冷卻，物料隨風進入粉碎腔體，合格后在隨氣體排出機外，可降低粉碎溫度。粉碎主機采用變頻器控制，減小了大功率電機對工廠電網的沖擊。
3、旋風收集器：
旋風收集器主要由圓筒體、圓錐體、頂蓋、進氣管、排氣管、集灰斗、氣動卸料閥等幾部分組成。
其工作原理為：含塵氣體從進氣管以較高的速度沿外圓筒的切線方向進入時，氣流將由直線運動變?yōu)閳A周運動，在旋轉運動中，其中的固體顆粒所受到的離心力遠大于氣體分子，利用離心力的不同達到氣固分離的目的。
